Questão 3139190

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 3139190

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Trifásicos Equilibrados e Desequilibrados

Ano: 2023 Banca: INQC - Instituto Nacional de Qualificação e Capacitação Órgão: Departamento de Água e Esgoto de Santana do Livramento

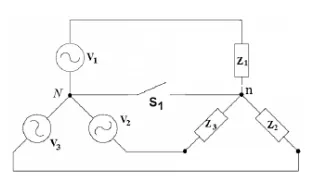

A figura abaixo representa uma fonte trifásica equilibrada, de sequência positiva, alimentando uma carga trifásica formada pelas impedâncias Z1, Z2 e Z3 conectadas em estrela.

A respeito desse circuito, assinale a alternativa correta.

Alternativa A:
Com a chave S1 fechada, as correntes fornecidas pelas fontes V1, V2 e V3 serão iguais independentemente do valor das impedâncias.
Alternativa B:
Com a chave S1 aberta, a tensão entre N e n será zero para quaisquer valores de Z₁, Z₂ e Z₃.
Alternativa C:
Com a chave S1 fechada, a corrente em S1 será nula apenas se as impedâncias forem totalmente resistivas.
Alternativa D:
Com a chave S1 fechada, o módulo das tensões nos terminais de cada impedância será igual, mesmo se a as impedâncias forem diferentes entre si.
Alternativa E:
Com a chave S1 aberta, a potência total fornecida pela fonte trifásica é maior do que quando a chave S1 está fechada.
