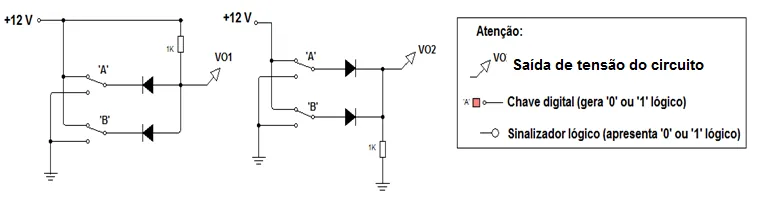

ATENÇÃO: Para as questões 26 e 27 considere, no circuito abaixo, os diodos sendo de silício, com uma queda de tensão em condução direta de 0,7 Volts.

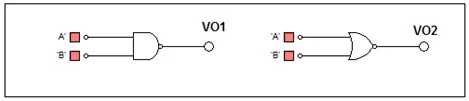

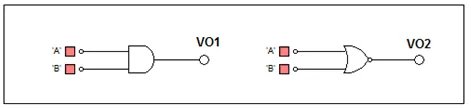

Faça a análise dos circuitos com diodos reais de silício (tensão de condução de 0,7 Volts) a seguir. No que diz respeito ao circuito digital equivalente e sua família lógica marque a opção que se encaixa perfeitamente na equivalência dos circuitos.
