Questão
ID 3139109Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2023 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais
ATENÇÃO: Para as questões 26 e 27 considere, no circuito abaixo, os diodos sendo de silício, com uma queda de tensão em condução direta de 0,7 Volts.

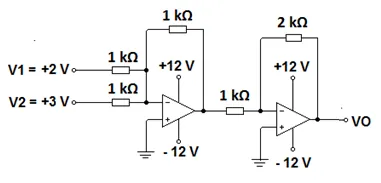

Abaixo é apresentado um circuito utilizando amplificadores operacionais para se fazer uma sequência de operações matemáticas com sinais (contínuos) aplicados nas entradas V1 e V2. O valor correto da tensão na saída VO, em relação ao terra do circuito, é mostrado na letra:
