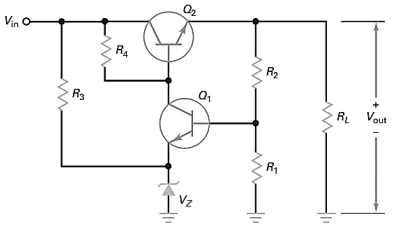

Analise o circuito regulador de fontes lineares e as afirmativas a seguir:
I. A tensão de saída é igual a Vout = \(\frac{R_1+R_2}{R_1}\) (Vzener + VBE).
II. A potência dissipada por Q2 é, aproximadamente: PD (VR1 - Vout) IRL.
III. A eficiência do circuito é Eficiência = \(\frac{Vout}{Vin}\) x100%.
IV. A corrente de emissor no transistor Q2 é I = IE + IRL + IR2 .
