Questão
ID 3139079Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2023 Banca: IDECAN - Instituto de Desenvolvimento Educacional, Cultural e Assistencial Nacional Órgão: Secretaria de Segurança Pública
Texto para questões 66 e 67.
A fonte de alimentação da Figura, possui uma tensão média de saída de 18 V com uma tensão de ondulação de 4 V antes do estágio de regulação. Estão sendo especificados os elementos de um regulador de tensão a Zener que elimine a tensão de ondulação dessa fonte e estabilize sua tensão em 6 V. Sabe-se que ela será utilizada para alimentar cargas de 0,47 kΩ a 2,2 kΩ e o diodo zener do circuito tem as especificações dadas a seguir:
𝑉𝑍 = 6 𝑉, 𝑃𝑍 = 100 𝑚𝑊, 𝐼𝑍(min) = 0,05 ∙ 𝐼𝑍(𝑚𝑎𝑥).
Considerar a queda de 0,7 𝑉 em cada diodo.

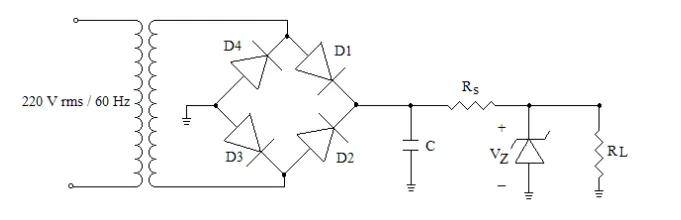

Figura: Fonte de alimentação regulada a Zener.
O valor de 𝑅𝑠 que pode ser usado no circuito de forma a respeitar os limites de corrente do Zener é,
