Questão
ID 3139042Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Partida e Controle de Velocidade
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Sapucaia do Sul

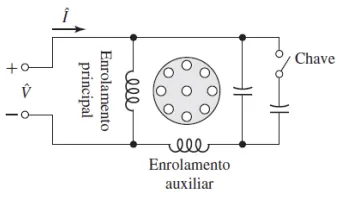

Considere um motor de 2,5 kW, 220 V e 60 Hz com partida a capacitor. A figura a seguir apresenta o motor com partida a capacitor e, abaixo, as impedâncias nos enrolamentos principal e auxiliar (na partida) do motor mencionado:
Zprincipal = 4,5 + j3,7 Ω enrolamento principal
Zauxiliar = 9,5 + j3,5 Ω enrolamento auxiliar
Determine o valor do ângulo de impedância do enrolamento principal (considere o valor com 1 casa decimal).
