Questão
ID 3138998Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)
Ano: 2023 Banca: Objetiva Concursos Órgão: Prefeitura Municipal de Lavras do Sul

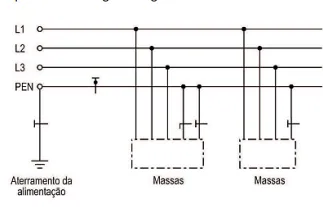

Em uma instalação elétrica de baixa tensão, com base na NBR 5410, o esquema de aterramento TN possui um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção. São consideradas algumas variantes de esquema TN, de acordo com a disposição do condutor neutro e do condutor de proteção. Com base nisso, assinalar a alternativa que identifica corretamente a variante de esquema TN representada na figura a seguir:
