Questão 3138964

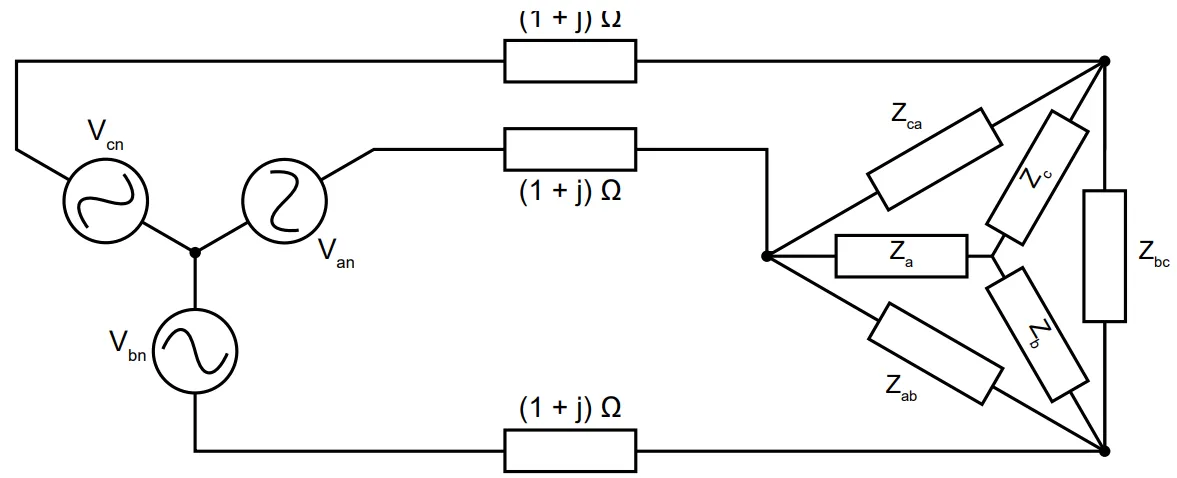

Considere o circuito trifásico, operando em 60 Hz, conforme a figura a seguir. As tensões das fontes são Van = 127∠ 0°V, Vbn = 127∠−120°V e Vcn = 127∠120°V. As impedâncias de linha são equilibradas e iguais a (1+j) Ω. Além disso, as impedâncias das cargas são Zab = Zbc = Zca = 9+6jΩ e Za = Zb = Zc = 12+6 jΩ.

A potência complexa fornecida pela fonte Van é igual a:
