Questão
ID 3138939Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2023 Banca: CEFET MG Órgão: Centro Federal de Educação Tecnológica de Minas Gerais

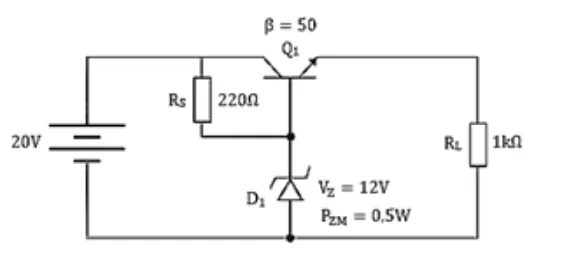

O circuito da figura abaixo refere-se a um regulador de tensão CC série que utiliza um diodo Zener como referência e um transistor para controlar a corrente de carga RL.
Considere que:
I- A tensão base do transitor (Vbe) é 0,7V;
II- A tensão Zener do diodo (VZ) é igual a 12V.
A tensão disponível na carga (RL) é
