Questão
ID 3138925Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2023 Banca: Instituto Consulplan Órgão: Secretaria de Estado de Gestão e Recursos Humanos do Espírito Santo

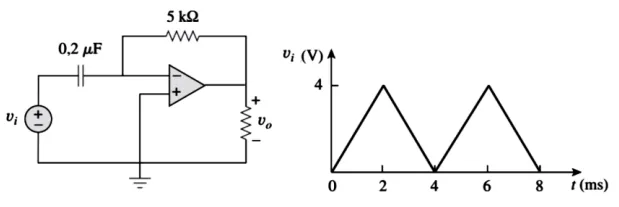

Analise o circuito, a forma de onda da entrada e as afirmativas a seguir:
I. O circuito é um integrador com constante de tempo igual a 10-3.
II. A saída é uma onda quadrada, alternada, simétrica com tensão de pico a pico = 4V.
III. Para 0 < t < 2ms tem-se a função vi(t) = 2000t .
IV. Para 2ms < t < 4ms tem-se a função vi(t) = -2000t .
Está correto o que se afirma apenas em
