Questão
ID 3138908Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2023 Banca: CETEC - Centro de Educação Tecnológica do Estado do Ceará Órgão: Secretaria de Educação do Estado do Ceará

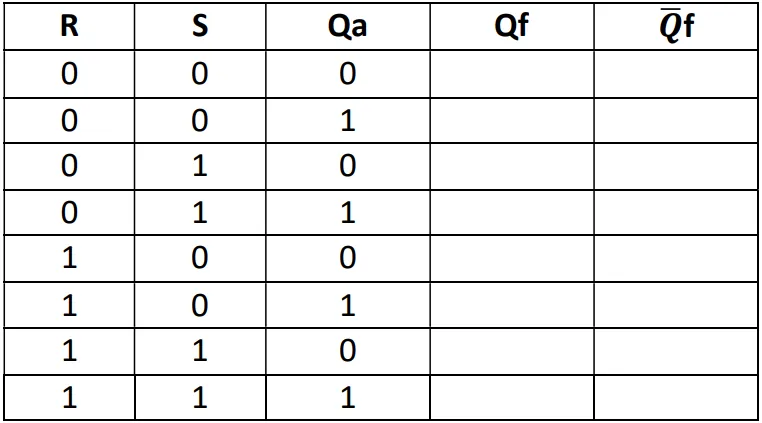

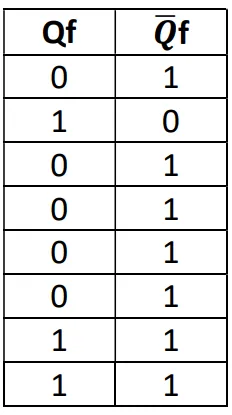

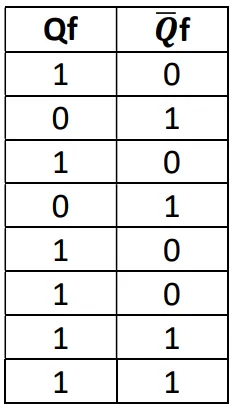

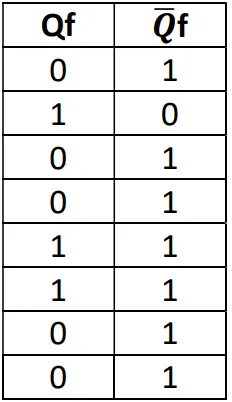

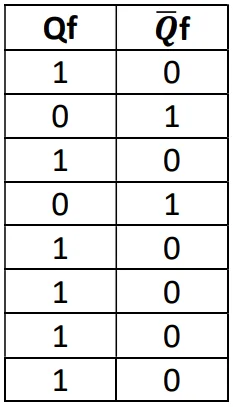

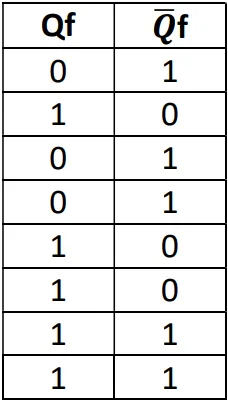

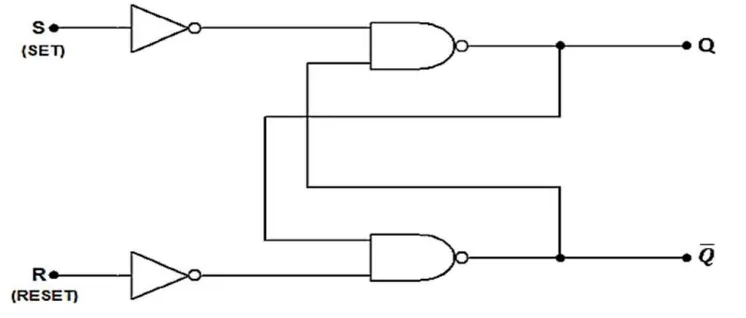

Dado o circuito correspondente ao Flip-Flop RS básico e os sinais lógicos de entrada das variáveis R, S e Qa. Determine as saídas Qf e \(\overline{Q}\) f a tabela da verdade e assinale a alternativa CORRETA.
