Questão
ID 3138864Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2023 Banca: FGV - Fundação Getúlio Vargas Órgão: BB Tecnologia e Serviços/ Banco do Brasil

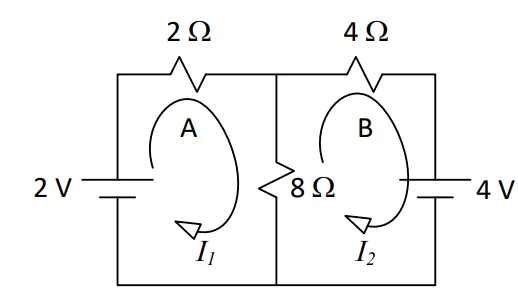

O circuito a seguir é composto por uma associação mista de fontes de tensão e resistências. O circuito foi dividido em duas malhas, denominadas malhas A e B, cujas correntes 𝐼1 e 𝐼2 estão indicadas no circuito.
Com relação à Lei das Malhas de Kirchhoff, considere as afirmativas a seguir.
I. A equação da malha A é 10𝐼1 - 8𝐼2 = -2
II. A equação da malha B é 8𝐼1 - 12𝐼2 = 4
III. A corrente 𝐼1 é -1/7 A
Está correto o que se afirma em
