Questão
ID 3138832Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Grupo Hospitalar Conceição

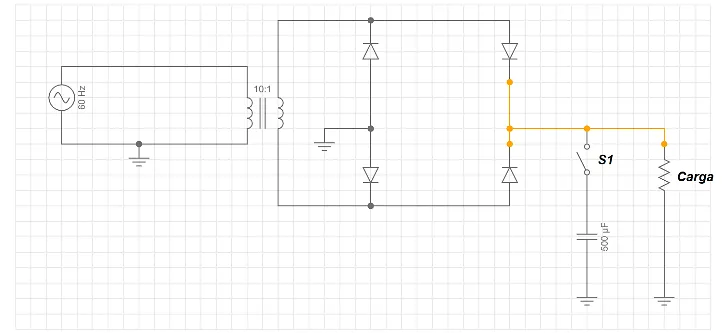

Observe o circuito da Figura 5, que se encontra incialmente descarregado e com a chave S1 aberta e analise as assertivas abaixo:
Figura 5
I. Trata-se de um circuito oscilador, aplicando sinal senoidal sobre a carga.
II. Trata-se de um retificador de meia onda.
III. A chave S1, quando fechada, irá reduzir o ripple de tensão sobre a carga.
IV. Trata-se de um retificador de onda completa em ponte.
Quais estão corretas?
