Questão
ID 3138824Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2023 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Transportadora Brasileira Gasoduto Bolívia-Brasil S/A
Um sistema com um controlador lógico programável (CLP) foi projetado para fazer o monitoramento da temperatura de uma caldeira. A entrada do controlador é a temperatura da caldeira e as saídas estão associadas a uma lâmpada, que quando acesa indica emergência, a um display de sete segmentos que apresenta o valor da temperatura em tempo real e a uma sirene. Caso a temperatura alcance 150 °C, além da indicação no display e do acendimento da lâmpada, um alarme sonoro será emitido.
A partir dessa situação hipotética, julgue os itens seguintes.

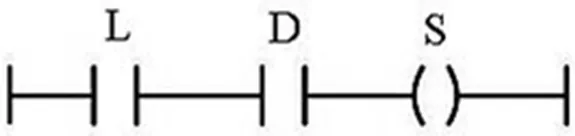

O esquema na linguagem Ladder a seguir, em que L é a variável para a lâmpada e D é a variável associada à temperatura de 150 °C, permite o acionamento da sirene (S).
