Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Teoremas: Superposição, Thévenin, Norton

Ano: 2023 Banca: CEFET MG Órgão: Centro Federal de Educação Tecnológica de Minas Gerais

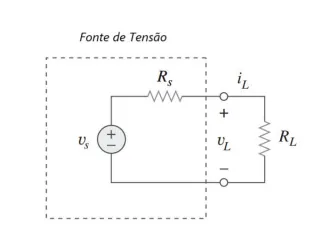

Uma fonte de tensão contínua ajustável pode ser modelada por um circuito equivalente de Thévenin, composto por uma fonte interna (Vs) em série com uma resistência (Rs), conforme apresentado na figura a seguir.

Considere que:

I- Essa fonte fornece, na saída, uma tensão máxima (VL) de 30V e corrente (IL) de 3A;

II- A carga a ser alimentada por essa fonte possui as especificações de 12W de potência e 10V de tensão.

Sobre esse circuito, é INCORRETO afirmar que:

Alternativa A:
A resistência equivalente do ponto de vista da tensão interna (Vs) é dada pela expressão: \(R_{eq}=\frac{\left(R_L*\ R_S\right)}{\left(R_L+R_S\right)}\) .
Alternativa B:
A corrente fornecida pela fonte para a carga especificada será de 1,2 A.
Alternativa C:
A fonte possui capacidade de fornecer até 90W de potência de saída.
Alternativa D:
Se a resistência interna dessa fonte (Rs) for nula, a fonte passa a ser ideal.
Alternativa E:
A tensão de saída na carga (VL) é obtida pela expressão: \(V_L=\frac{\left(V_S\ *\ R_L\right)}{\left(R_L+R_S\right)}\) .
