Questão 3138795

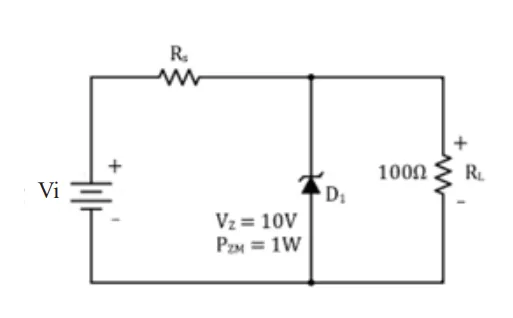

A figura abaixo corresponde a um circuito típico de regulador de tensão usando um diodo Zener.

Considere que:

I- O diodo é ideal, com tensão Zener de 10V;

II- A potência máxima que o Zener pode dissipar é de 1W;

III- A corrente mínima para manter o Zener na região de ruptura equivale a 10% de sua corrente máxima I_ZM.

Se a tensão de alimentação Vi for 14V e a carga resistiva RL forem fixas, o valor do resistor Rs que resulta em uma tensão regulada na carga de 10V é
