Questão
ID 3138777Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Coordenação da Proteção e Cálculos de Curto-circuito
Ano: 2023 Banca: UFMG - Universidade Federal de Minas Gerais Órgão: Universidade Federal de Minas Gerais

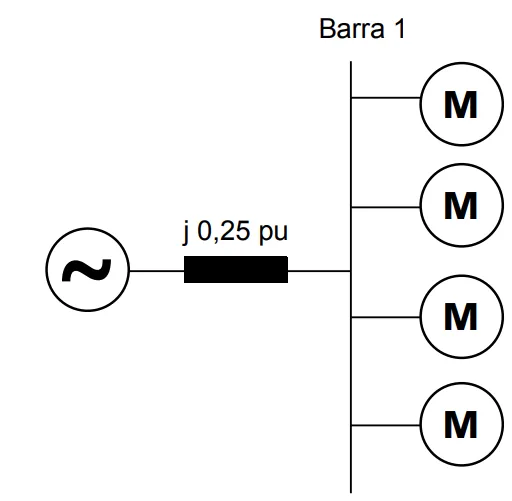

Considere a seguinte instalação elétrica composta por quatro motores de indução idênticos.
Dados dos motores de indução
20 cv
380 V
II Polos
Fp = 0,736
Ƞ = 0,8
R = 0
X = 25% (Nas bases de tensão nominal e da soma das potências em cv)
Considerando que a impedância assinalada no circuito está na base de 100 kVA, qual o valor da corrente de curto-circuito trifásico simétrica na Barra 1 em pu?
