Questão 3138759

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 3138759

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Programação Ladder

Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal Catarinense

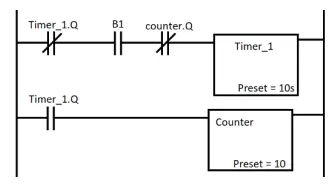

Um CLP foi programado em uma linguagem denominada “Ladder”. Para isso, existe uma simbologia representando seus elementos interligados através de um diagrama lógico.

Considerando que, após iniciar o sistema, o operador manteve o botão “B1” acionado, assinale a alternativa que descreve corretamente o comportamento do sistema.

Alternativa A:
O sistema irá funcionar permanentemente até que o Botão B1 seja desligado.
Alternativa B:
O sistema funcionará por 10 segundos e depois irá ficar parado, até que o Botão B1 seja ligado e desligado.
Alternativa C:
O sistema contará até 99 segundos e depois irá reiniciar o processo, tendo suas variáveis resetadas e a contagem reiniciada.
Alternativa D:
O bloco Counter irá contar até 10, depois disso, o bloco de Timer para de contar, realizando a contagem de 100 segundos.
Alternativa E:
O sistema irá funcionar por 10 segundos e depois reseta todas suas variáveis.
