Questão
ID 3138753Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2023 Banca: FAU UNICENTRO - Fundação de Apoio ao Desenvolvimento Unicentro Órgão: Universidade Estadual do Oeste do Paraná

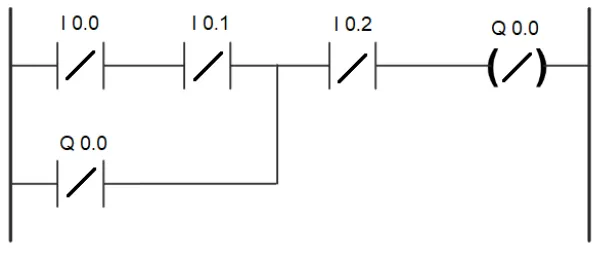

Considere uma lógica de programação em LADDER de um controlador lógico programável (PLC) a seguir:
Considere as asserções a seguir:
I - Quando apenas a entrada I 0.2 é desligada, a saída Q 0.0 também será desligada.
II - Quando apenas a entrada I 0.1 é desligada, a saída Q 0.0 também será desligada.
III - Quando apenas a entrada I 0.0 é desligada, a saída Q 0.0 não será desligada.
É correto afirmar que apenas as seguintes afirmações são verdadeiras:
