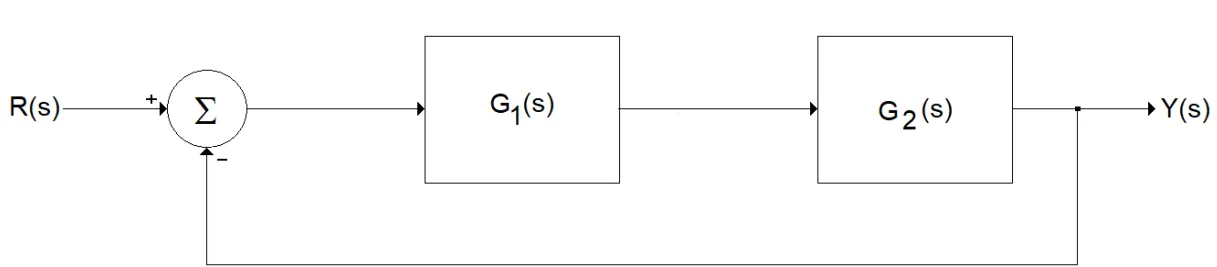

Considere para o sistema de controle mostrado abaixo, G 1 (s) = \(\frac{10\left(s+5\right)}{s}\) e G 2 (s) = \(\frac{1}{\left(s+2\right)\left(s+3\right)}\) . Fonte: Banca Examinadora, 2023. Qual é a função de transferência do sistema?

Y(s) / R(s) = \(1+\frac{10\left(s+5\right)}{s\left(s+2\right)\left(s+3\right)}\) .

Y(s) / R(s) = \(\frac{10\left(s+5\right)}{s}+\frac{1}{\left(s+2\right)\left(s+3\right)}\) .

Y(s) / R(s) = \(\frac{10\left(s+5\right)}{s}\ \times\ \frac{1}{\left(s+2\right)\left(s+3\right)}\) .

Y(s) / R(s) = \(\frac{10\left(s+5\right)}{s\left(s+2\right)\left(s+3\right)+10\left(s+5\right)}\) .

Questão 3138717

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 3138717

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Modelagem de Sistemas Dinâmicos, Função de Transferência e Matrizes de Estado

Ano: 2023 Banca: DIRENS AERONÁUTICA - Diretoria de Ensino da Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

Considere para o sistema de controle mostrado abaixo, G₁(s) = \(\frac{10\left(s+5\right)}{s}\) e G₂(s) = \(\frac{1}{\left(s+2\right)\left(s+3\right)}\) .

Fonte: Banca Examinadora, 2023.

Qual é a função de transferência do sistema?
