Questão
ID 3138691Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2023 Banca: IFES - Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

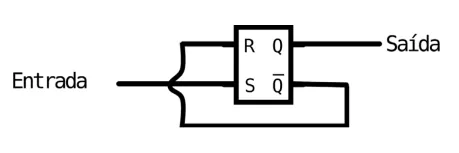

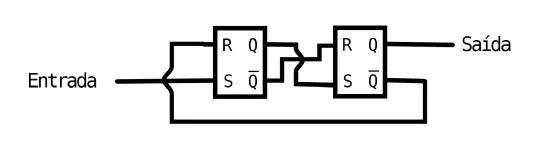

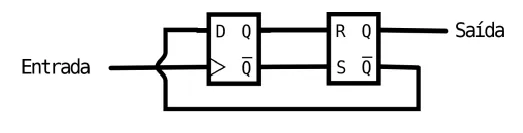

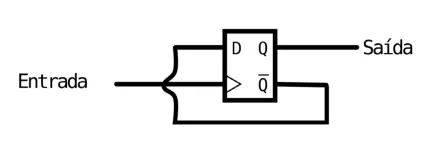

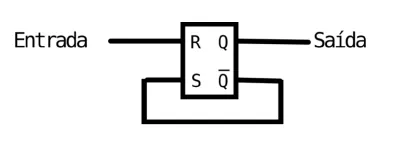

Deseja-se implementar um circuito digital para ligamento e desligamento de uma saída utilizando apenas uma entrada. Quando a entrada gerar um pulso, a saída ligará. Quando um novo pulso for gerado pela entrada, a saída desligará. O circuito que apresenta essa implementação é:
