Questão 3138685 de Engenharia Elétrica e Engenharia Eletrônica - IFES 2023

Questão

ID 3138685

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Diagramas de Blocos e de Bode

Ano: 2023 Banca: IFES - Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Espírito Santo

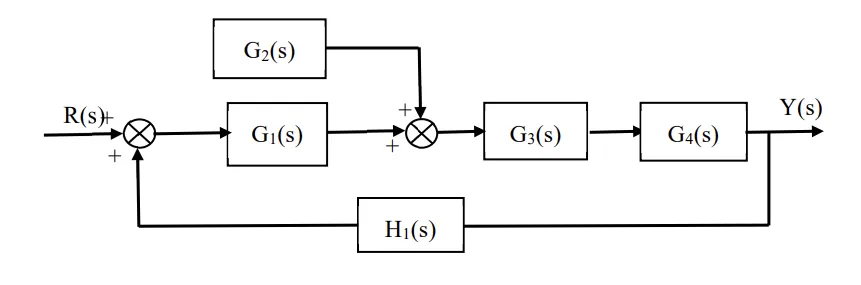

Marque a opção correspondente à relação entre a saída e a entrada do diagrama de blocos.

Alternativa A:
\(\frac{Y\left(s\right)}{R\left(s\right)}=\frac{\left(G_1\left(s\right)+G_2\left(s\right)\right)\left(G_3\left(s\right)G_4\left(s\right)\right)}{1-\left(G_1\left(s\right)+G_2\left(s\right)\right)\left(G_3\left(s\right)G_4\left(s\right)H_1\left(s\right)\right)}\)
Alternativa B:
\(\frac{Y\left(s\right)}{R\left(s\right)}=\frac{\left(G_1\left(s\right)+G_2\left(s\right)\right)\left(G_3\left(s\right)G_4\left(s\right)\right)}{1+\left(G_1\left(s\right)+G_2\left(s\right)\right)\left(G_3\left(s\right)G_4\left(s\right)H_1\left(s\right)\right)}\)
Alternativa C:
\(\frac{Y\left(s\right)}{R\left(s\right)}=\frac{\left(G_1\left(s\right)-G_2\left(s\right)\right)\left(G_3\left(s\right)G_4\left(s\right)\right)}{1-\left(G_1\left(s\right)+G_2\left(s\right)\right)\left(G_3\left(s\right)G_4\left(s\right)H_1\left(s\right)\right)}\)
Alternativa D:
\(\frac{Y\left(s\right)}{R\left(s\right)}=\frac{\left(G_1\left(s\right)-G_2\left(s\right)\right)\left(G_3\left(s\right)G_4\left(s\right)\right)}{1+\left(G_1\left(s\right)+G_2\left(s\right)\right)\left(G_3\left(s\right)G_4\left(s\right)H_1\left(s\right)\right)}\)
Alternativa E:
\(\frac{Y\left(s\right)}{R\left(s\right)}=\frac{\left(\left(G_1\left(s\right)-G_2\left(s\right)\right)G_3\left(s\right)G_4\left(s\right)\right)}{1-\left(G_1\left(s\right)-G_2\left(s\right)\right)\left(G_3\left(s\right)G_4\left(s\right)H_1\left(s\right)\right)}\)
