Questão 3138606

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 3138606

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

Observe a Figura 12 e assinale a alternativa correta.

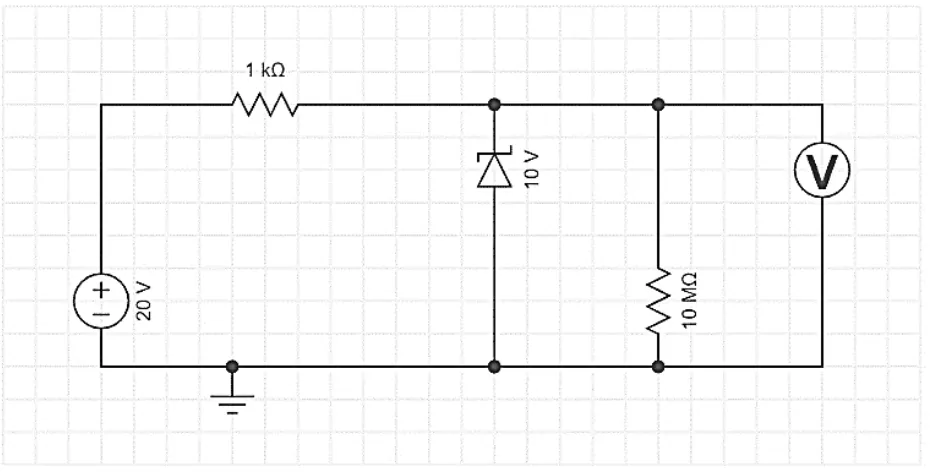

Figura 12

Alternativa A:
É um circuito a transistor em modo limitador de corrente, e a tensão lida no voltímetro é de aproximadamente 20 V.
Alternativa B:
É um circuito com diodo Zener, polarização reversa, e a tensão lida no voltímetro é de aproximadamente 10 V.
Alternativa C:
É um circuito com tiristor, e a tensão lida no voltímetro é de aproximadamente 10 V.
Alternativa D:
É um circuito com diodo polarizado diretamente (em condução), e a tensão lida no voltímetro é de aproximadamente 0 V.
Alternativa E:
É um circuito com varicap, e a tensão lida no voltímetro é de aproximadamente 10 V.
