Questão 3138585

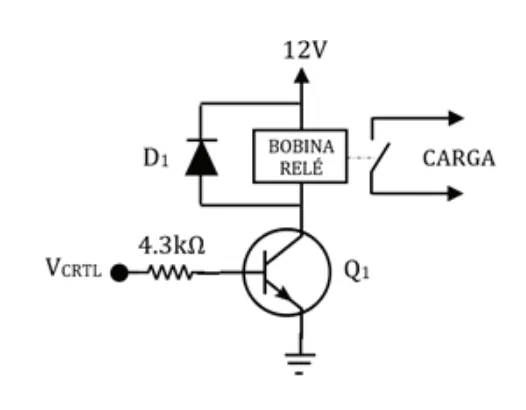

O objetivo do circuito representado abaixo é acionar o relé, que apresenta tensão nominal de bobina igual a 12V, utilizando um controle digital V_CTRL.

Considere que:

I- Quando V_CTRL for igual a 5V, o transistor Q1 deverá entrar no modo de saturação fazendo com que a bobina do relé conduza uma corrente de 50mA;

II- Sob essa condição de operação, o transistor Q1 apresentará V_BE = 0,7 V e V_CE = 0,2 V.

Ao selecionar um transistor Q1 para a construção do circuito, deve-se garantir que o seu ganho β seja, no mínimo, igual a
