Questão 3138582

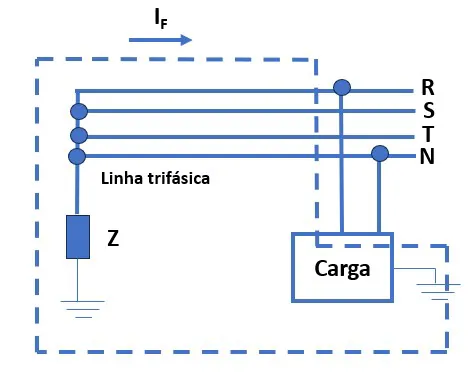

O aterramento nos sistemas elétricos tem como objetivo proteger as pessoas e os equipamentos elétricos contra uma falta (curto-circuito) na instalação. Outra função do aterramento é a de oferecer um caminho seguro, controlado e de baixa impedância em direção à terra para as correntes induzidas por descargas atmosféricas. A figura apresenta um esquema de aterramento no qual há uma falta (IF) entre o condutor de fase (R) e a terra.

Dadas as afirmativas, acerca dos sistemas de aterramento,

I. O esquema de aterramento na ilustração é o TT, em que o neutro é ligado diretamente à terra, estando as massas da instalação ligadas a um eletrodo de aterramento independente do eletrodo da fonte.

II. O aterramento da fonte é realizado por meio da inserção de uma impedância (Z) de valor reduzido; com isso limita-se a corrente de falta a um valor desejado, de forma a não permitir que uma primeira falta desligue o sistema.

III. As massas são aterradas em eletrodo de aterramento próprio, uma vez que o eletrodo de aterramento das massas é independente do eletrodo de aterramento da alimentação.

IV. O sistema de aterramento ilustrado é o IT, que é restrito aos casos em que uma primeira falha não pode desligar imediatamente a alimentação, interrompendo processos importantes (como em salas cirúrgicas, certos processos metalúrgicos, dentre outros).

verifica-se que estão corretas apenas
