Questão
ID 3138560Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2023 Banca: UFES - Universidade Federal do Espírito Santo Órgão: Universidade Federal do Espírito Santo

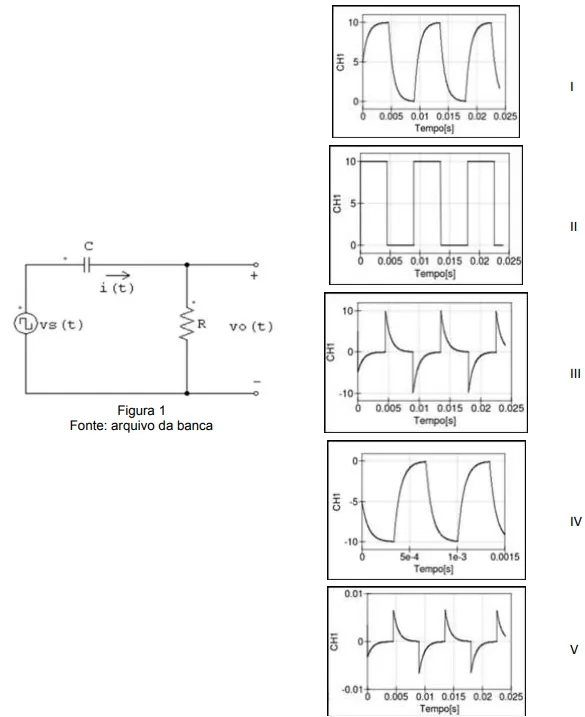

Analise o circuito RC da Figura 1 e considere as distintas possibilidades de formas de onda.
Para um sinal de entrada retangular vs(t) de 10Vpp com offset=5V, no canal 1 (em volts) do osciloscópio (CH1), sobre a saída do circuito vo(t), a forma de onda CORRETA a ser observada é:
