Questão 3138469

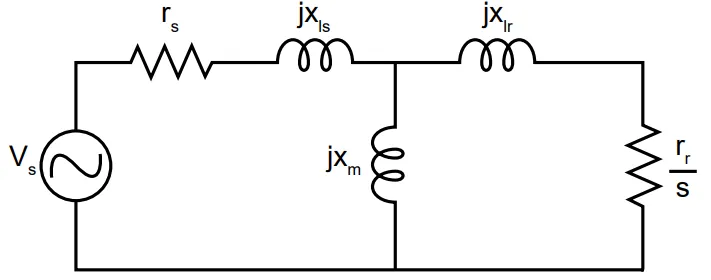

INSTRUÇÃO: Para responder às questões 34 e 35, considere a figura a seguir, que ilustra o circuito equivalente por fase de uma máquina de indução trifásica de 50 hp, 60 Hz, 4 polos, 460 V, 1705 rpm.

Os parâmetros do circuito equivalente são:

r_s = 0,087 Ω, x_ls = x_lr = 0,302 Ω, x_m = 13,08 Ω e r_r = 0,2 Ω.

O escorregamento é representado por s.

Se a máquina opera com um escorregamento s = 0,056, o fator de potência nos terminais da fonte de alimentação é igual a:
