Questão
ID 3138463Disciplina: Engenharia de Telecomunicações
Assunto: Amplificadores Operacionais
Ano: 2023 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais
ATENÇÃO: Para as questões 26 e 27 considere, no circuito abaixo, os diodos sendo de silício, com uma queda de tensão em condução direta de 0,7 Volts.

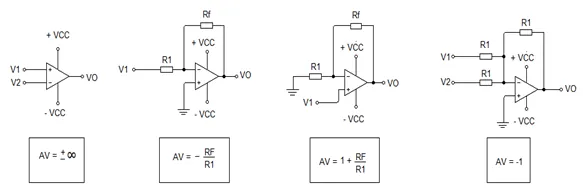

Quanto aos amplificadores operacionais, abaixo são apresentados 04 circuitos usados como aplicações básicas destes importantes circuitos integrados. Os nomes corretos de cada circuito, na sequencia apresentada é mostrada na letra:
