Questão
ID 3138459Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2023 Banca: Instituto Verbena Órgão: Prefeitura Municipal de Santa Helena de Goiás

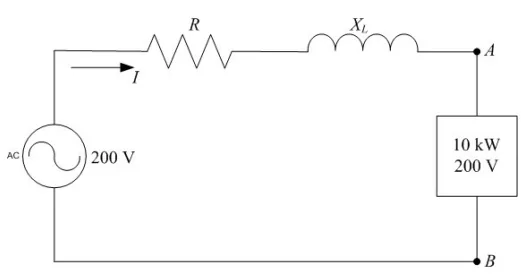

A figura a seguir representa um circuito elétrico no qual uma fonte de tensão com valor eficaz de 200 V alimenta, entre os pontos A e B, uma carga resistiva, cuja potência nominal é 10 kW para uma tensão nominal de 200 V. A corrente elétrica do circuito é I.
Obs.: 𝑅 = 𝑋L = \(\frac{\sqrt{2}}{2}\) ≅ 0,7Ω
No caso de um curto-circuito entre os pontos A e B, os valores aproximados da corrente elétrica antes e depois do curto-circuito são, respectivamente:
