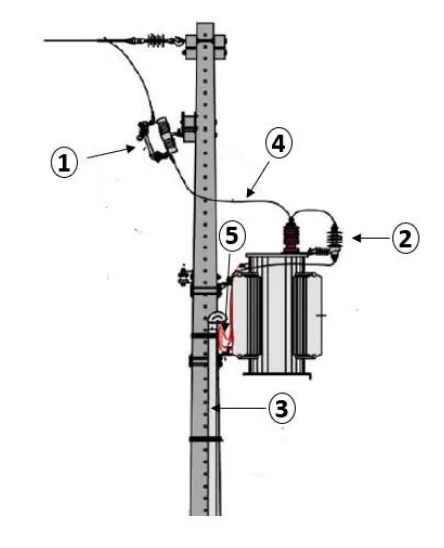

A interligação de sistemas de unidades consumidoras ao sistema de distribuição depende da natureza da edificação. Por exemplo, uma unidade consumidora educacional será interligada ao sistema por meio de uma subestação aérea, com transformador próprio de 225 kVA. A concessionária local pede, dentre outros, documentos que contêm as características da edificação quanto à localização, carga instalada, modalidade tarifária, descrição do quadro de cargas, detalhando seus fatores de demanda e potência, e, por fim, o layout em AutoCAD® da interligação da unidade consumidora à rede concessionária de energia elétrica, com os detalhes da subestação aérea, como as cotas dos afastamentos mínimos de segurança. No recorte do poste de transformação do cliente a ser atendido, conforme exigência, é ilustrado um dos itens contidos em uma distribuidora para a unidade consumidora em questão, com alguns itens obrigatórios e enumerados no desenho extraídos da norma de distribuição.

Os itens listados de 1 a 5 na figura são, respectivamente,
