Questão
ID 3138409Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2024 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Superior Tribunal de Justiça

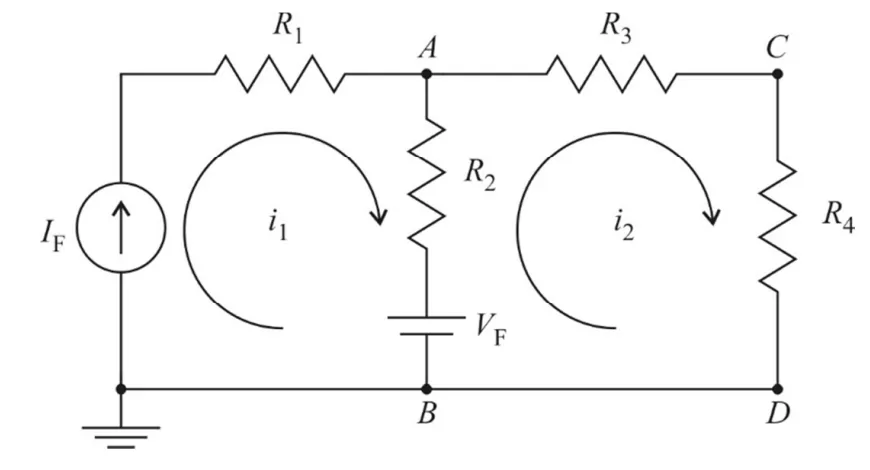

No circuito a seguir, a fonte \(I_F\) provê uma corrente constante de 100 mA, e a fonte \(V_F\) , uma tensão constante de 20 V. Além disso, R1 = R2 = R3 = 100 Ω e R4 = 50 Ω.
Em relação a esse circuito, julgue os itens que se seguem.
A corrente \(i_2\) é igual a 120 mA.
