Questão
ID 3138402Disciplina: Engenharia Mecatrônica
Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização
Ano: 2024 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Passo Fundo

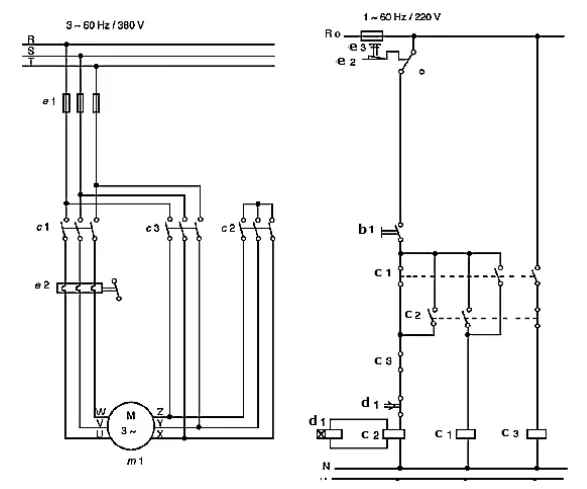

Considerando o diagrama esquemático da Figura 6 a seguir (diagrama elétrico à esquerda e controle e acionamento lógico à direita), analise as assertivas abaixo:
Figura 6
I. Trata-se de sistema de acionamento estrela-triângulo.
II. O sistema, inicialmente em repouso, é ativado pelo botão b1.
III. O acionamento da contatora c2 aciona o temporizador d1.
IV. A partir do acionamento, o motor parte na configuração triângulo.
Quais estão INCORRETAS?
