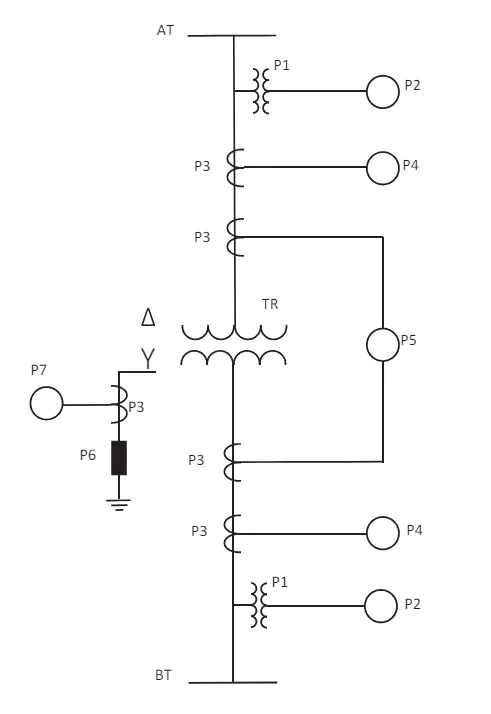

A figura a seguir ilustra o diagrama unifilar de um transformador de subestação com algumas das proteções típicas mais importantes em seus circuitos.

Assinale a alternativa que apresenta os diversos componentes e suas funções de proteção.

Alternativa A:
P1: Transformador de potencial; P2: Relé de proteção de sub e sobre tensão AT/BT; P3: Transformador de corrente; P4: Relé de proteção de sobre corrente AT/BT; P5: Relé diferencial; P6: Reator de aterramento; P7: Relé de detecção de curto à terra.
Alternativa B:
P1: Transformador auxiliar; P2: Relé de acionamento de periféricos; P3: Transformador de corrente; P4: Relé de proteção de sobre corrente AT/BT; P5: Relé de equilíbrio de carga; P6: Reator de aterramento; P7: Relé de detecção de curto à terra.
Alternativa C:
P1: Transformador de potencial; P2: Relé de proteção de sub e sobre tensão AT/BT; P3: Reator série; P4: Relé de monitoramento de corrente AT/BT; P5: Relé curto circuito; P6: Reator de aterramento; P7: Relé de tensão de neutro.
Alternativa D:
P1: Transformador auxiliar; P2: Relé do comutador sob carga; P3: Transformador de corrente; P4: Relé de proteção de sobre corrente AT/BT; P5: Relé diferencial; P6: Reator de aterramento; P7: Relé de detecção de curto à terra.
Alternativa E:
P1: Transformador de potencial; P2: Relé de proteção de sub e sobre tensão AT/BT; P3: Transformador de imagem térmica; P4: Relé de térmico de proteção; P5: Relé diferencial; P6: Reator de aterramento; P7: Relé de desequilíbrio de carga.
