Questão
ID 3138351Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2024 Banca: UNIFAL - Universidade Federal de Alfenas Órgão: Universidade Federal de Alfenas

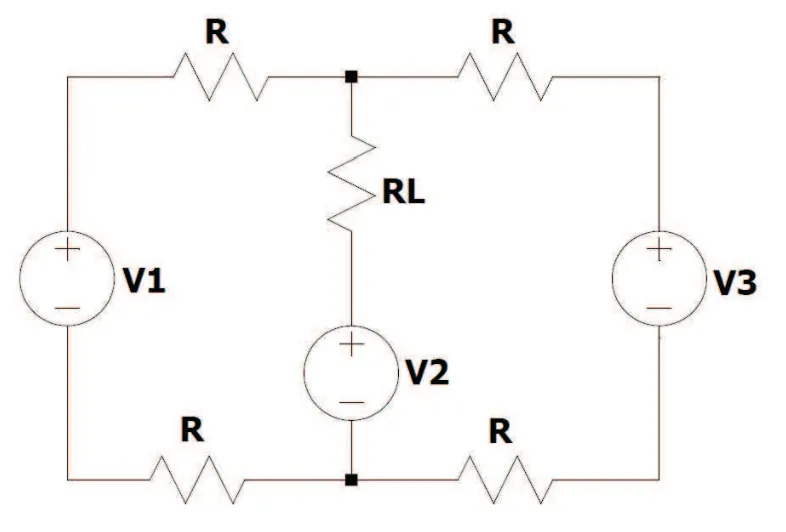

O circuito abaixo tem três fontes de tensão, uma de V1 = 3V e duas de V2 = V3 = 6V e cinco resistores sendo um de RL = 4 kΩ e ou demais de R = 2 kΩ.
HALLIDAY, David; RESNICK, Robert; KRANE, Kenneth S. Física, v.3. 5. ed. Rio de Janeiro: LTC, 2002.
Após o cálculo, quais são os valores corretos da tensão e corrente elétrica sobre o resistor RL?
