Questão 3138347

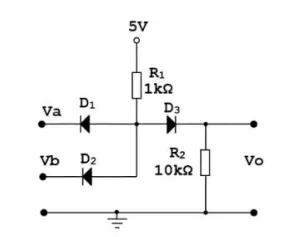

Na figura a seguir, é mostrado um circuito com resistores e diodos. Considere como entradas Va e Vb e a saída é Vo. Dado que cada uma das entradas pode ser conectada à alimentação (5 V) ou ao terra (0 V) e que se considera o nível lógico zero uma tensão abaixo de 1 V e o nível lógico 1 uma tensão acima de 2 V, qual alternativa indica corretamente a porta lógica equivalente a esse circuito?
