Questão
ID 3138284Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Modelagem de Sistemas Dinâmicos, Função de Transferência e Matrizes de Estado
Ano: 2024 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

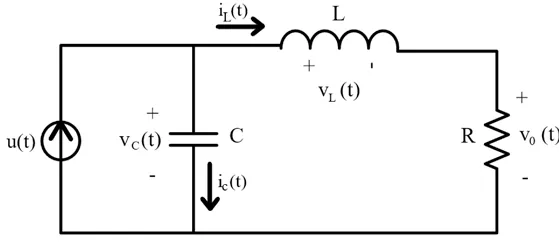

Considere o seguinte circuito elétrico:
Fonte: IFSP, 2024
Determine a equação do circuito em Espaço de Estado. Considere a tensão no capacitor e a corrente no indutor como variáveis de estado, a saída do sistema linear é a tensão no resistor R.
