Questão
ID 3138240Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2024 Banca: UFSM - Universidade Federal de Santa Maria Órgão: Universidade Federal de Santa Maria

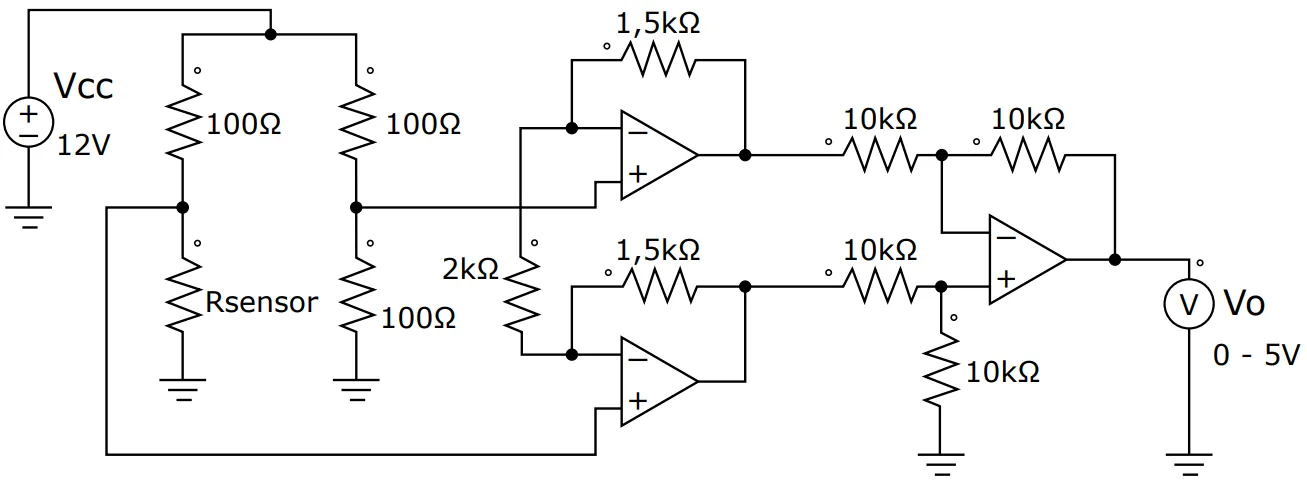

A figura a seguir representa um circuito de instrumentação projetado para condicionar o sinal proveniente de um sensor passivo de temperatura PT100, cuja resistência (Rsensor) varia com a temperatura (T[ºC] ) de acordo com a equação Rsensor=100+0,5T.

Sabendo que o circuito foi projetado para condicionar o sinal de saída, considerando limites mínimo e máximo de temperatura, assinale a alternativa que indica os valores de temperatura para o qual a tensão de saída será de 0V e 5V, respectivamente.
