Questão
ID 3138201Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Representação em Valores por Unidade (p.u.)
Ano: 2024 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Prefeitura Municipal de Água Boa

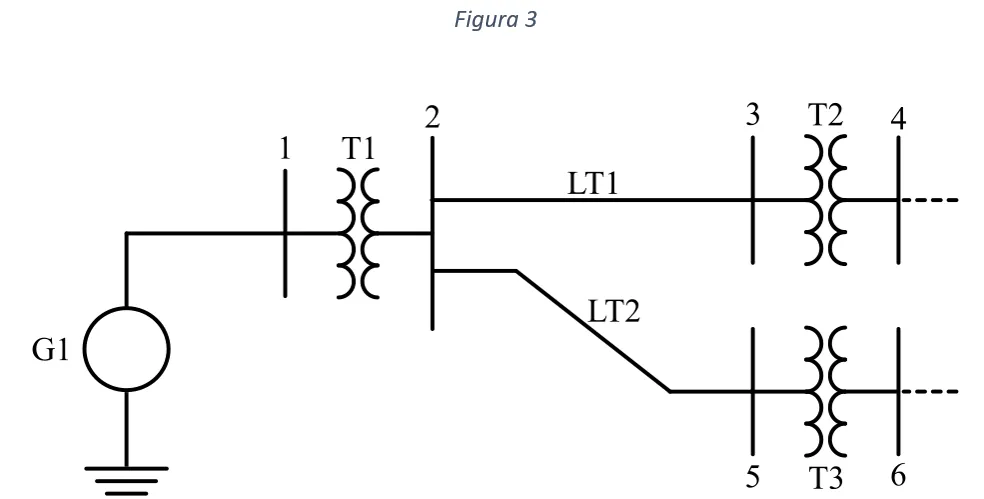

Considere o Sistema Elétrico de Potência da figura 3:
Considere que o gerador tem uma impedância de j1 pu, os transformadores T1, T2 e T3 tem, cada, uma impedância de j0,6 pu e que a linha de transmissão LT1 tem impedância de j0,5 pu. Na matriz Ybus desse SEP, o elemento Ybus (2,2) apresenta o valor de -j7 pu. O valor em pu da impedância da linha de transmissão LT2 é:
