Questão 3138152

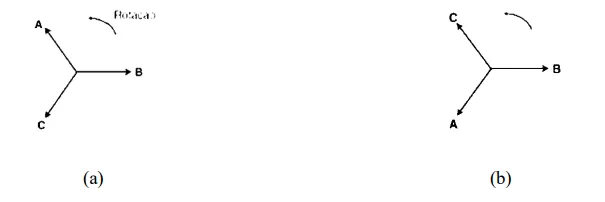

Sistema polifásico é aquele que contém dois ou mais circuitos elétricos, cada qual com sua fonte de tensão alternada. Essas tensões têm a mesma frequência e estão defasadas entre si com um ângulo definido. Cada circuito do sistema constitui uma fase. Um sistema é simétrico quando as tensões do sistema polifásico de n fases têm o mesmo módulo, se dispõem em sequência e estão defasadas, uma da outra, 1/n do período (1 período = 360°). Um sistema polifásico em que, em cada fase, as correntes e o fator de potência têm o mesmo valor é chamado sistema equilibrado. Sequência de fases é a ordem em que os fasores se sucedem, em sentido anti-horário, a partir do eixo de referência. Designando-se as fases por A, B e C, há duas possibilidades: 1. Sequência ABC ou positiva: os fasores giram em sentido anti-horário, na seguinte ordem: fasor A, fasor B, fasor C (Figura a); 2. Sequência CBA ou negativa: os fasores giram em sentido antihorário, na ordem inversa: fasor C, fasor B, fasor A (Figura b).

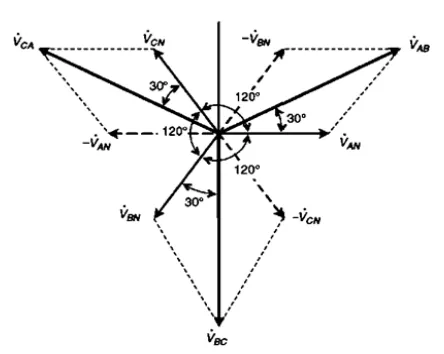

Para o exemplo de uma carga trifásica equilibrada em estrela (Y), tem-se o seguinte diagrama de fasores de sequência ABC:

Com base no diagrama de fasores acima, assinale a afirmativa correta.
