Questão 3138150

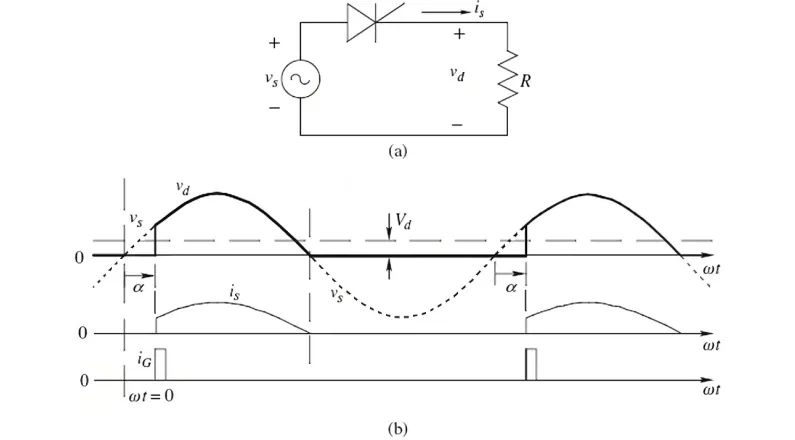

A figura seguinte corresponde a um simples conversor CA-CC. Trata-se de um circuito retificador a tiristor conectado a uma carga resistiva. Os tiristores são dispositivos que podem ser considerados como diodos controláveis. Tiristores, assim como diodos, estão disponíveis para tensões e correntes nominais muito elevadas, o que os torna atraentes para uso em aplicações que requerem altos níveis de potência.

Com base nos conceitos sobre conversores CA-CC e considerando as imagens (a) e (b) acima, analise as afirmativas.

I. A corrente cai a zero em ωt = π e, como não pode fluir no sentido reverso no tiristor, permanece zero em todo o meio ciclo negativo da forma de onda da tensão V_S.

II. A corrente no tiristor permanece zero até que, no próximo ciclo positivo da forma de onda da tensão V_S, seja aplicado o pulso de porta.

III. Após a entrada em condução do tiristor no ciclo positivo, a corrente i_S no tiristor pode ser levada a zero com a remoção do pulso de porta.

IV. O O valor médio V_d da tensão na carga é indicado na figura (b) e pode ser calculado analiticamente a partir da forma de onda v_d como: \(V_d = \frac{1}{2\pi} \int_{\alpha}^{\pi} \hat{V_s} \sin \omega t \cdot d(\omega t)\)

Está correto o que se afirma em
