Questão
ID 3138139Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2024 Banca: CRS PMMG - CRS - Polícia Militar de Minas Gerais Órgão: Polícia Militar de Minas Gerais

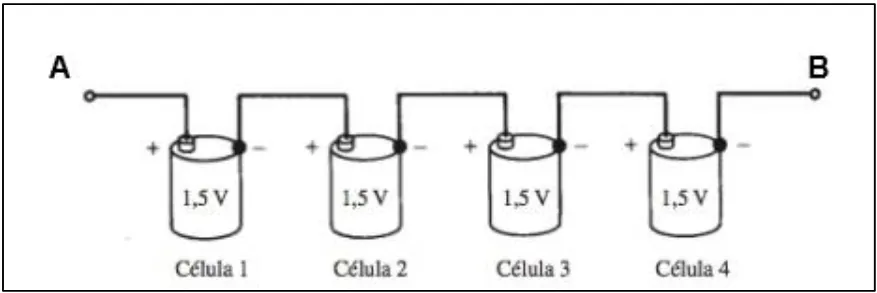

De acordo com os conceitos de Eletricidade Básica, considerando a seguinte bateria formada por células idênticas, analise as assertivas abaixo:
Fonte: Adaptado de: GUSSOW, Milton; tradução José Lucimar do Nascimento. Eletricidade Básica. 2ª ed. Dados Eletrônicos. Porto Alegre: Bookman, 2009. p 110, fig 6.2.
I - A tensão total entre os pontos A e B é 6 V.
II - A tensão total entre os pontos A e B é 1,5V.
III - A corrente que passa através da célula 1 é a mesma que passa pela célula 3.
IV - A corrente que passa através da célula 1 é a mesma que passa pela célula 4.
V - A corrente que passa através da célula 1 é maior do que a corrente que passa através da célula 2.
Após análise das assertivas, podemos AFIRMAR que:
