Questão
ID 3138049Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Teoremas: Superposição, Thévenin, Norton
Ano: 2024 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Assembleia Legislativa do Estado do Rio Grande do Sul

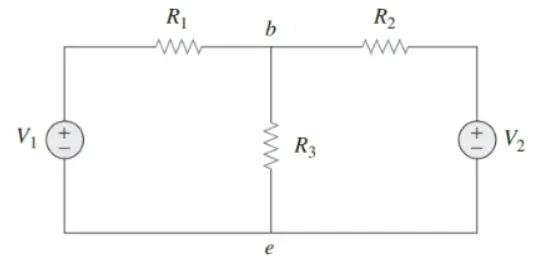

A imagem abaixo apresenta um circuito de corrente contínua com as seguintes características: V1 = 15 V; V2 = 27,5 V; R1 = 10 ohms; R2 = 2,5 ohms. Sendo a resistência R3 uma carga que pode ser substituída, analise as assertivas abaixo referentes à aplicação de circuitos equivalentes de Thévenin e Norton entre os nós “b” e “e”:
I. A resistência no circuito equivalente de Thévenin é igual 2 Ohms.
II. A resistência no circuito equivalente de Norton é diferente da resistência equivalente no circuito equivalente de Thévenin.
III. A tensão no circuito equivalente de Thévenin é igual a 12,5 V.
IV. A corrente no circuito equivalente de Thévenin é igual a 12,5 A.
Quais estão corretas?
