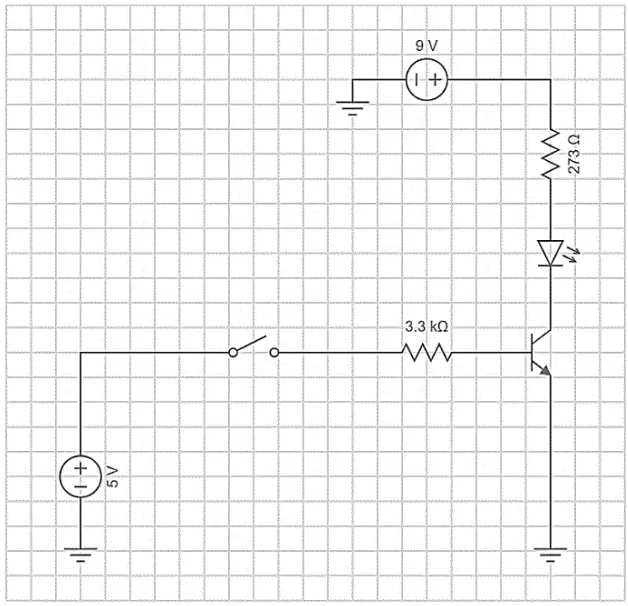

Sabendo que o circuito da Figura 1 abaixo é um circuito a transistor operando em modo de chaveamento, assinale a alternativa correta.

Considere V_CE = 2,17 V e diodo LED com tensão de junção PN desprezível.

Figura 1

Alternativa A:
A mudança de estado da chave, aberto ou fechado, não altera em nada o funcionamento do circuito.
Alternativa B:
Com o fechamento da chave, transistor e diodo serão irremediavelmente queimados.
Alternativa C:
O transistor não entrará em condução quando a chave for fechada devido aos valores de corrente de base.
Alternativa D:
A corrente de condução do transistor Ic é 0 (zero) quando a chave está aberta e Ic≈25,0 mA quando a chave está fechada.
Alternativa E:
A corrente de condução do transistor Ic é 0 (zero) quando a chave está aberta e Ic≈33,33 mA quando a chave está fechada.
