Questão 3138025

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 3138025

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Modelos Físicos e Matemáticos

Ano: 2024 Banca: Instituto Verbena Órgão: Tribunal de Justiça do Acre

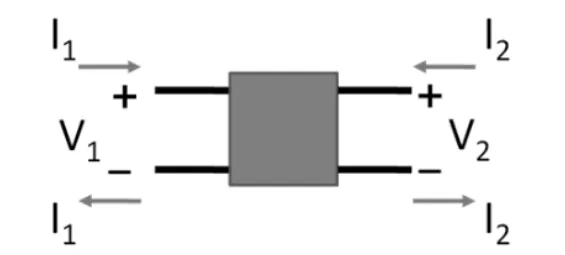

Analise a figura representativa de um quadripolo a seguir.

Um quadripolo é uma rede ou dispositivo de duas portas com dois pares de terminais, sendo que dois terminais constituem uma porta, desde que a corrente que entra seja a mesma corrente que sai de uma dada porta. As relações entre as grandezas V₁, V₂, I₁ e I₂ podem ser expressas em notação matricial por meio de parâmetros de impedâncias (z), parâmetros de admitância (y) e parâmetros híbridos (h). A correta definição de três dos parâmetros de um quadripolo é

Alternativa A:
𝑧₁₁ = \(\frac{V_2}{I_1}\left|_{V_2=0}\ ;\ y_{12}=\frac{I_1}{V_2}\right|_{V_2=0}\ ;\\) ℎ₂₁ = \(\frac{I_1}{I_2}\mid_{V_2=0}\)
Alternativa B:
𝑧₂₁ = \(\frac{V_2}{I_1}\left|_{\ \ I_2=0}\ ;\ y_{11}=\frac{I_1}{V_1}\right|_{V_1=0}\ ;\ h_{22}=\frac{I_2}{V_2}\mid_{I_1=0}\)
Alternativa C:
𝑧₁₂ = \(\frac{V_2}{I_1}\left|_{\ V_1=0}\ ;\ y_{21}=\frac{I_1}{V_2}\right|_{I_2=0}\ ;\ h_{12}=\frac{V_1}{V_2}\mid_{I_2=0}\)
Alternativa D:
𝑧₂₂ = \(\frac{V_2}{I_2}\left|_{\ V_1=0}\ ;\ y_{22}=\frac{I_2}{V_2}\right|_{I_1=0}\ ;\ h_{11}=\frac{V_1}{I_{ }}\mid_{I_2=0}\)
