Ano: 2024 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal do Rio Grande do Norte

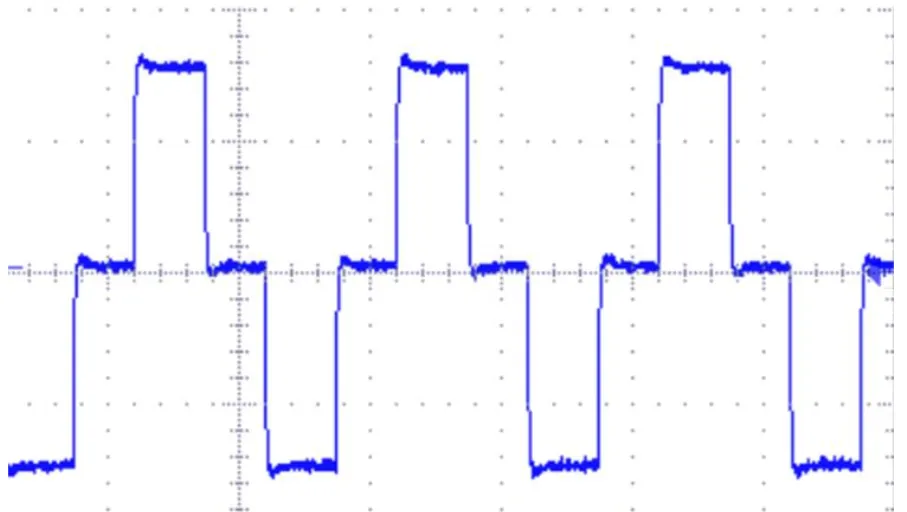

Um operador técnico, durante o atendimento de um chamado em uma residência que utiliza um sistema de geração fotovoltaica “off-grid”, pretende identificar a causa de um problema relatado pelo cliente. Na inspeção em um ponto de energia da instalação, obteve, em seu osciloscópio, a seguinte forma de onda (Figura 11):

Figura 11. Fonte: www.springer.com.

É correto deduzir que a causa do problema relatado está no(s)

Alternativa A:
painéis solares, que estão introduzindo elevado ruído branco e a intermitência de funcionamento no sistema.
Alternativa B:
sistema de baterias, que estão se desconectando do sistema de maneira intermitente, levando a tensão à zero, em intervalos periódicos.
Alternativa C:
sistema de chaveamento interno do inversor de frequência, em topologia “Ponte H”, que deveria converter a tensão dos painéis de contínua para alternada.
Alternativa D:
filtros elétricos internos do inversor de frequência, que deveriam converter o sinal chaveado para senoidal através da suavização da onda.
