Questão 3138011

Engenharia Elétrica e Engenharia Eletrônica · 2024

Questão

ID 3138011

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Análise em Regime Permanente

Ano: 2024 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Companhia de Água e Esgotos da Paraíba

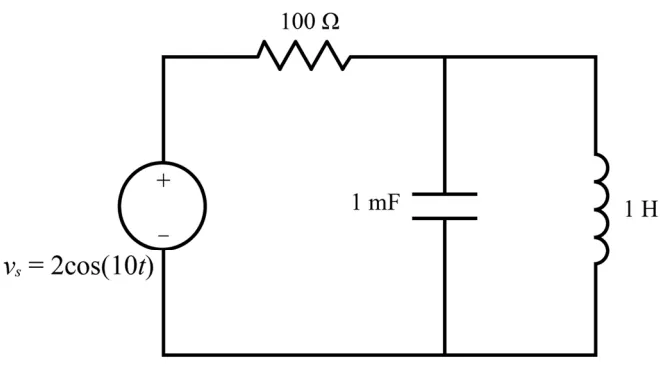

Com relação ao circuito esquematizado acima, assinale a opção correta.

Alternativa A:
A potência aparente fornecida pela fonte é \(20\ \times10^{-3}\left(1-j\right)VA.\)
Alternativa B:
O fator de potência do circuito é igual a \(-\frac{\sqrt{2}}{2}.\)
Alternativa C:
A impedância equivalente da associação entre o indutor e o capacitor do circuito é igual a 200j \(\Omega\) no domínio da frequência.
Alternativa D:
A associação entre todas as impedâncias do circuito possui impedância equivalente igual a 50 + 200j \(\Omega\) , no domínio da frequência.
Alternativa E:
A corrente que passa pelo resistor é igual a (80 − 20j) mA.
