Considere o seguinte Sistema Elétrico de Potência – SEP trifásico equilibrado formado por duas barras, uma linha de transmissão um gerador e um motor síncrono:
| |||
Gerador | Trafo 1 | Trafo 2 | Motor |
Xg = 0,4 pu | XT1 = 0,1 pu | XT2 = 0,1 pu | Xm = 0,12 |
em 100 MVA e 13,8 kV | em 50 MVA e 13,8 kV | em 50 MVA e 138kV | em 20 MVA e 13,8 kV |

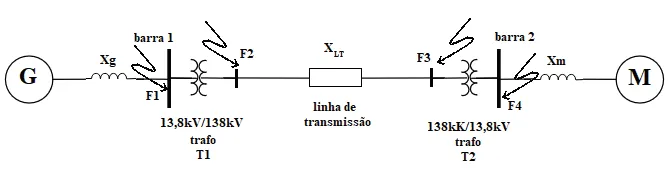

A respeito do SEP simplificado anterior considere uma falta trifásica que pode vir a ocorrer em um dos pontos indicados dos F1, F2, F3 ou F4 conforme a imagem a seguir:
| |||
Gerador | Trafo 1 | Trafo 2 | Motor |
Xg = 0,4 pu | XT1 = 0,1 pu | XT2 = 0,1 pu | Xm = 0,12 |
em 100 MVA e 13,8 kV | em 50 MVA e 13,8 kV | em 50 MVA e 138kV | em 20 MVA e 13,8 kV |
Sabendo que Zth trata-se da impedância equivalente do SEP visa do ponto de falta, a falha trifásica que resulta no maior valor de Zth se localiza em:
