Questão
ID 3137969Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2024 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal do Rio Grande do Norte

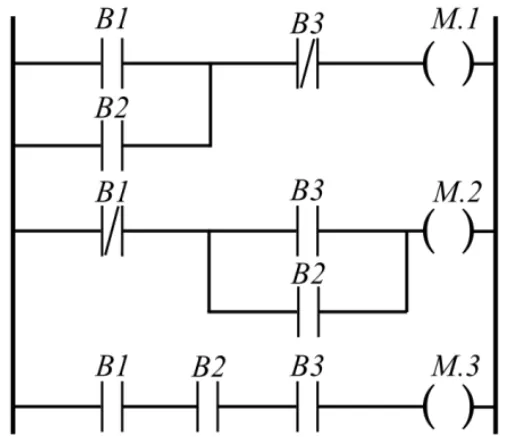

Os controladores lógicos programáveis (CLP) podem ser programados por linguagem gráfica LADDER, como exemplifica a figura abaixo (Figura 08), que exibe o controle de três máquinas (M.1, M.2 e M.3) a partir de três botoeiras (B1, B2, B3) com retenção.
Figura 08. Fonte: Comissão de elaboração.
Na condição inicial em que todas as botoeiras e máquinas estão desligadas (iguais ao nível lógico zero), ao apertar apenas a botoeira 2 (B2), ocorrerá a ligação
