Questão
ID 3137961Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Instituto Nacional de Pesquisas Espaciais

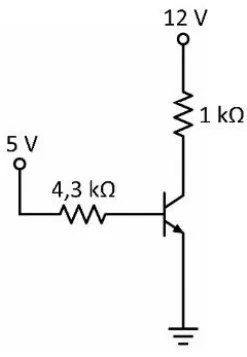

Considere o circuito abaixo:
Sabe-se que o transistor utilizado possui as seguintes especificações:
• VBE = 0,7 V;
• β = 100; e
• VCEsat = 0,3 V.
A corrente que flui pelo emissor do TBJ em miliampéres (mA) é aproximadamente igual a
