Questão
ID 3137937Disciplina: Engenharia Mecatrônica
Assunto: Minimização de Funções Lógicas
Ano: 2024 Banca: ACAFE - Associação Catarinense das Fundações Educacionais Órgão: Centrais Elétricas de Santa Catarina S.A.

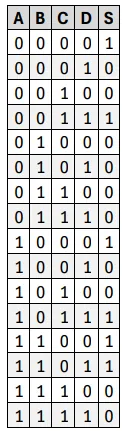

Em circuitos digitais, a utilização de tabelas verdade e mapas de karnaugh permite obter expressões booleanas minimizadas. Uma etapa importante nesse processo é a transferência das saídas obtidas em uma tabela verdade para o mapa de karnaugh. Com isso, para a seguinte tabela verdade, responda o que se pede.
Sabendo que as colunas A, B, C e D são as entradas, e S é a saída, a opção que apresenta o mapa de karnaugh CORRETO é:
